          1.1產品概述

IFA027E是SOT23-6封裝，市面上體積最小的具有兩個觸摸按鍵的觸摸芯片。小體積的封裝，極低的待機功耗使得這款芯片在空間緊湊元器件密集穿戴產品上具有非常好的應用條件。IFAO27E可以自動適應周圍環境，靈敏度可以根據觸摸介質靈活調整，是一款非常優秀的2鍵觸摸芯片。

1.2 基本特點

◇用戶可自行調節靈敏度

◇ 防水性能優異

◇ 待機功耗低，適合電池供電的產品應用

◇ 高抗干擾性能，近距離、多角度手機干擾情況下，觸摸響應靈敏度及可靠性不受影響

◇ 按鍵感應盤大?。捍笥?/span> 3mm×3mm,根據不同面板材質跟厚度而定

◇ 按鍵感應盤間距：大于 2mm

◇ 按鍵感應盤形狀：任意形狀（必須保證與面板的接觸面積）

◇ 按鍵感應盤材料：PCB 銅箔，金屬片，平頂圓柱彈簧，導電橡膠，導電油墨，導電玻璃的 ITO 層等

◇ 面板材質：絕緣材料，如有機玻璃，普通玻璃，鋼化玻璃，塑膠，木材，紙張，陶瓷，石材等

◇ 面板厚度：0-12mm，根據不同的面板材質有所不同

◇ 工作溫度：-20℃-85℃

◇ 工作電壓：2.7V-5.5V

◇ 封裝類型：SOT23-6

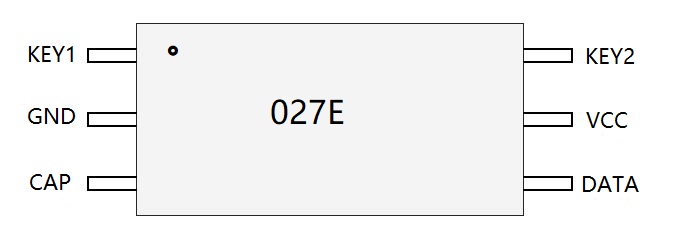

      1.3  管腳分布圖

2 、應用說明

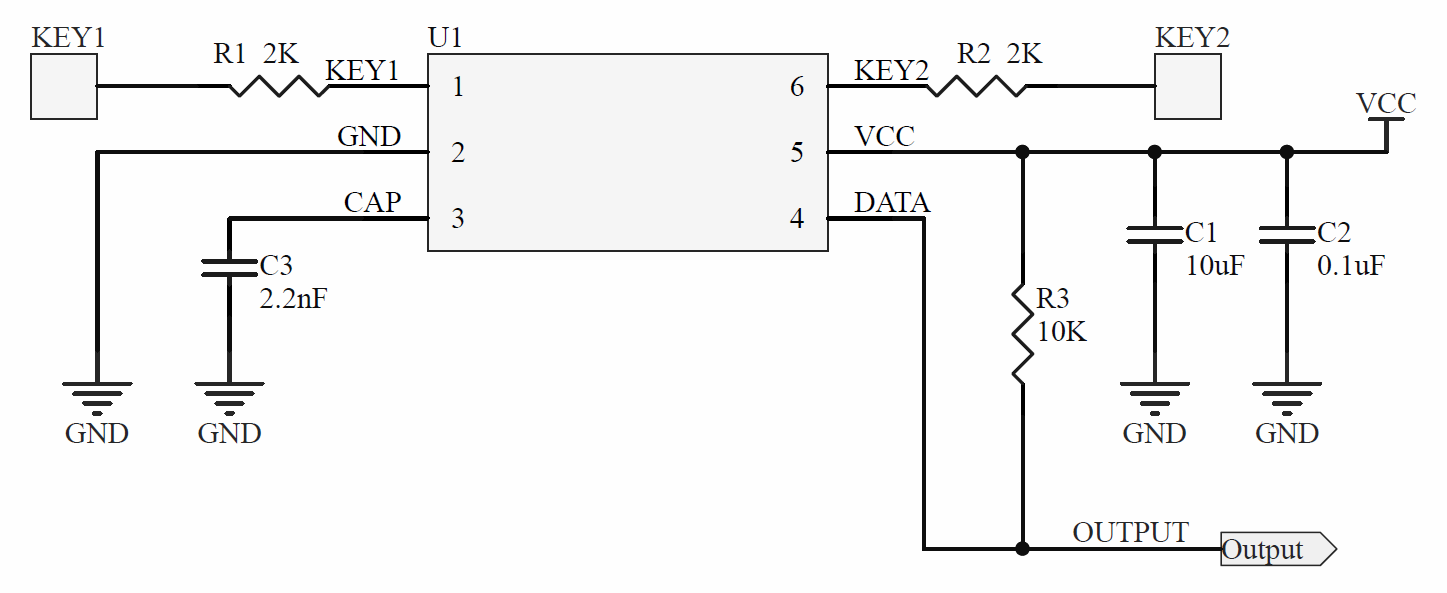

2.1    參考原理圖

 注：

1、當介質材料及厚度等差異較大時，可通過調整 C3 采樣電容容值來調節觸摸靈敏度。電容容值越大，靈敏 度越高；電容容值越小，靈敏度越低，建議用NPO級別的多層電容或者滌綸電容。

2、第4 腳必須接入上拉電阻。

3、應用圖上器件參數僅供參考，實際應用中可根據具體方案進行調整。
